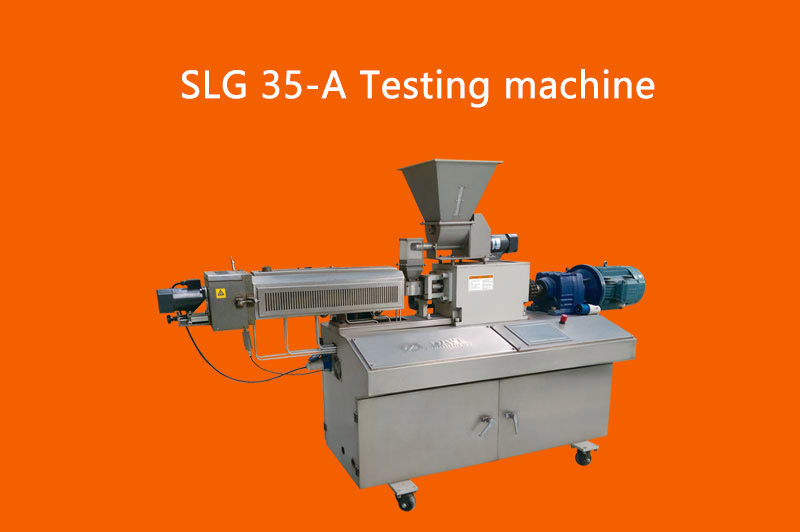

एसएलजी 35-ए परीक्षण मशीन

उपकरण का परिचय

एसएलजी 35-एक ट्विन-स्क्रू एक्सट्रूज़न पफिंग परीक्षक अनुसंधान, शिक्षण और सूत्र अनुसंधान और विकास के लिए उपयुक्त एक फूला हुआ खाद्य उपकरण है, जिसे उन्नत ट्विन-स्क्रू एक्सट्रूज़न तकनीक का उपयोग करके विकसित किया गया है और कई वर्षों तक फूले हुए खाद्य प्रौद्योगिकी अनुसंधान में हमारी कंपनी के समृद्ध अनुभव के साथ संयुक्त है। उपकरण की विशेषताएं हैं: स्क्रू में आत्म-सफाई समारोह, सामग्री धक्का देने की उच्च दक्षता, और सामग्री का अच्छा कतरनी और समरूप प्रभाव होता है। मेजबान स्थिर और विश्वसनीय आवृत्ति रूपांतरण गति विनियमन प्रणाली, केंद्रीकृत नियंत्रण, अधिक सुविधाजनक और सटीक संचालन को गोद लेता है। मशीन का जुड़वां-स्क्रू हिस्सा सह-घूर्णन, पूरी तरह से मेशिंग, ट्रेपोज़ॉइडल पेचदार प्रकार को गोद लेता है। परीक्षण मशीन घरेलू उन्नत स्तर से संबंधित है, और इसका विकास और उत्पादन घरेलू छोटे व्यास ट्विन-स्क्रू एक्सट्रूज़न पफिंग परीक्षण मशीन के अंतर को भरता है।

सुविधाऐं:

उपकरण एक छोटे से क्षेत्र पर कब्जा कर लेता है, पूर्ण कार्य करता है, स्थापित करना आसान है, और इसमें साधारण जुड़वां-स्क्रू के विभिन्न कार्य हैं, जो विभिन्न अवसरों में शिक्षण, अनुसंधान और प्रयोगों के लिए उपयुक्त हैं। परीक्षण मशीन का उपयोग विभिन्न वीडियो व्यंजनों को संसाधित करने और परीक्षण करने के लिए किया जा सकता है। खाद्य व्यंजनों को कॉन्फ़िगर करते समय, यह परीक्षण के लिए बड़े पैमाने पर ट्विन-स्क्रू का उपयोग करते समय कच्चे माल की अनावश्यक बर्बादी को भी बहुत कम कर देता है।

उपकरण संरचना

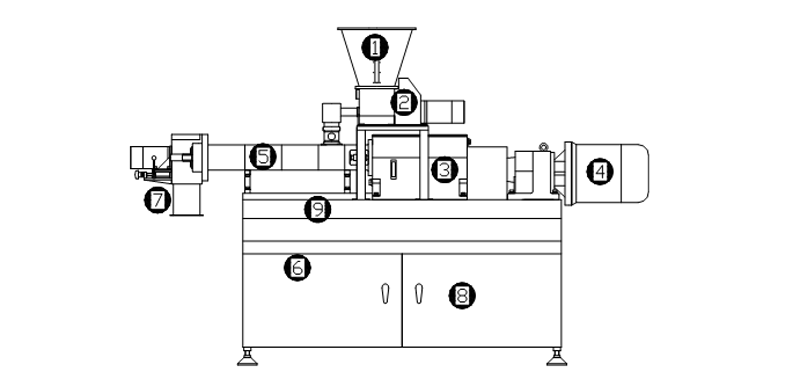

(1) भंडारण बैरल (2) खिला डिवाइस (3) वितरण बॉक्स (4) ड्राइविंग डिवाइस (5) बाहर निकालना कक्ष (6) शीतलन डिवाइस (7) रोटरी काटने डिवाइस (8) स्नेहन डिवाइस (9) नियंत्रण कक्ष

जैसा कि आकृति में दिखाया गया है, एसएलजी 35-ए मेनफ्रेम मुख्य रूप से 9 भागों से बना है। सबसे पहले, कच्चे माल को मिलाया जाता है और (1) भंडारण बैरल में डाल दिया जाता है, और उत्तेजित कच्चे माल को (2) खिला डिवाइस के माध्यम से (5) एक्सट्रूज़न गुहा में ले जाया जाता है। एक्सट्रूज़न गुहा में कच्चे माल द्वारा आवश्यक निरंतर तापमान को नियंत्रित करने के लिए हीटिंग और (6) शीतलन उपकरण होते हैं। स्क्रू को उपकरण की स्थिरता सुनिश्चित करने के लिए एक मजबूत (4) ड्राइव डिवाइस और एक विश्वसनीय (3) वितरण बॉक्स द्वारा नियंत्रित किया जाता है। वितरण बॉक्स उपकरण का एक महत्वपूर्ण हिस्सा है, और (8) स्नेहन डिवाइस को ऑपरेशन सुनिश्चित करने के लिए इसे चिकनाई करने के लिए मजबूर किया जाता है! कच्चे माल को एक्सट्रूज़न गुहा में उच्च तापमान और उच्च दबाव पर एक विशिष्ट मरने के माध्यम से मिश्रित, गूंधा, बाहर निकालना और फूला हुआ अर्ध-तैयार उत्पादों को मिलाया जाता है, और अंत में रोटरी कटिंग डिवाइस द्वारा योग्य उत्पादों में कटौती की जाती है।

उपकरण की सभी शक्ति (9) नियंत्रण कक्ष द्वारा केंद्रीय रूप से नियंत्रित की जाती है, जिसे संचालित करना आसान है!

(1) स्वचालित खिला तंत्र:

तंत्र पेंच, साइलो, सरगर्मी पंख, फ्रेम, मोटर और इतने पर से बना है। शरीर के वितरण बॉक्स पर स्थापित, पेंच के माध्यम से खिला, गति समायोज्य है।

(2) एक्सट्रूज़न एक्सट्रूडर:

मशीन में छह भाग होते हैं: एक्सट्रूज़न सिस्टम, स्नेहन प्रणाली, जोर तंत्र, ट्रांसमिशन सिस्टम, हीटिंग सिस्टम और कूलिंग सिस्टम।

ट्विन-स्क्रू एक्सट्रूज़न सिस्टम में दो सह-गूंधने वाले शिकंजा होते हैं। दो शिकंजा बाएं हाथ के होते हैं, एक दूसरे के साथ जाल होते हैं, और एक ही दिशा में घूमते हैं। काम करने की प्रक्रिया के दौरान, स्क्रू से चिपकने वाली सामग्रियों को स्क्रैप किया जाता है और आगे बढ़ाया जाता है। स्क्रू पांच भागों से बना है, पिचें 28 मिमी, 22 मिमी, 16 मिमी, 14 मिमी हैं, और अंत में स्क्रू पिच 16 मिमी है, और अक्ष दिशा में समान रूप से वितरित की जाती है। पांच अर्धवृत्ताकार खांचे खोलें, सभी धागे ट्रेपोज़ॉइडल धागे हैं, और गहराई 5.5 मिमी है। कच्चे माल द्वारा आवश्यक निरंतर तापमान को नियंत्रित करने के लिए एक्सट्रूज़न डिवाइस के बाहर एक हीटिंग और शीतलन उपकरण है; दूसरी ओर, स्क्रू के अंतिम चरण से गुजरते समय, सामग्री को पूरी तरह से कतरनी बल की कार्रवाई के अधीन किया जा सकता है, आंतरिक ऊर्जा को बढ़ाया जा सकता है और पफिंग को पूरा किया जा सकता है।

स्नेहन प्रणाली एक गियर पंप, एक तेल टैंक और एक तेल सर्किट से बना है, जो वितरण बॉक्स के घूर्णन भागों को जबरदस्ती चिकनाई और ठंडा करता है।

ट्रांसमिशन सिस्टम में मुख्य ड्राइविंग पावर विशेष रूप से अनुकूलित एमटीडी श्रृंखला पेचदार गियर कठोर रेड्यूसर एमटीडी 77 है, गति अनुपात 1: 9.25 है, और 5.5 किलोवाट की एबीबी मोटर सीधे जुड़ी हुई है। शक्ति वितरण बॉक्स में प्रवेश करती है और दो आउटपुट शाफ्ट में विघटित हो जाती है जो एक ही दिशा में घूमती हैं। ; पेचदार गियर जेड 18 और जेड 42 बाहरी रूप से जालीदार हैं और त्रिकोणीय ट्रांसमिशन सिस्टम से संबंधित हैं। दो जेड 18 पेचदार गियर प्रत्येक स्क्रू द्वारा प्रेषित टोक़ और रेडियल थ्रस्ट को ले जाते हैं। इस मशीन की गति नियंत्रण प्रणाली आवृत्ति रूपांतरण गति नियंत्रण तकनीक को गोद लेती है, जिसमें विश्वसनीय समायोजन, बड़ी समायोजन सीमा और स्थिर संचालन होता है। बॉक्स में गियर शाफ्ट उपकरण की स्थिरता सुनिश्चित करने के लिए सबसे उन्नत अग्रानुक्रम जोर बेलनाकार रोलर असर सेट, मॉडल एम 4 सीटी 1242 को गोद लेता है।

हीटिंग सिस्टम और शीतलन प्रणाली एक दूसरे के पूरक हैं (पानी के टॉवर के साथ मिलान), हीटिंग को तीन क्षेत्रों में विभाजित किया गया है, प्रत्येक क्षेत्र को अवरक्त स्टेनलेस स्टील हीटिंग कॉइल द्वारा नियंत्रित किया जाता है, प्रत्येक हीटिंग कॉइल की शक्ति 0.5 किलोवाट है, कुल 1.5 किलोवाट। प्रत्येक क्षेत्र के तापमान को स्वतंत्र रूप से समायोजित किया जा सकता है। शीतलन को तीन क्षेत्रों में विभाजित किया गया है, प्रत्येक क्षेत्र एक हीटिंग क्षेत्र से मेल खाता है, और सोलनॉइड वाल्व तापमान के संतुलन को सुनिश्चित करने के लिए हीटिंग तापमान के अनुसार प्रवेश और निकास को स्वचालित रूप से नियंत्रित करता है।

(3) रोटरी काटने डिवाइस

इसमें एक मोटर, एक उपकरण धारक और एक रैखिक गाइड होता है। उपकरण धारक मरने वाले शरीर पर तय किया गया है। मोटर कटर और मरने के बीच की खाई को समायोजित करने के लिए रैखिक गाइड के माध्यम से आगे और पीछे जा सकती है! मोटर आवश्यक उत्पाद लंबाई में कटौती करने के लिए घुमाने के लिए कटर को चलाती है।

(4) नियंत्रण भाग

एसएलजी 35-ए होस्ट की सभी प्रणालियों को नियंत्रण कक्ष द्वारा केंद्रीय रूप से नियंत्रित किया जाता है, जो नियंत्रण में संचालित करना आसान और विश्वसनीय है, और विभिन्न प्रकार के स्वचालित सुरक्षा उपकरणों और स्थिति संकेत उपकरणों से लैस है।

तकनीकी पैरामीटर:

पेंच व्यास: Φ35 मिमी

पेंच की गति: 0 ~ 380 आरपीएमजेड

प्रसंस्करण क्षमता: 10 ~ 30 किग्रा /

तापमान नियंत्रण सीमा: 0 ~ 200 डिग्री सेल्सियस

हीटिंग पावर: 1.5 किलोवाट

हीटिंग ज़ोन: 3

शीतलन क्षेत्र: 3

गति विनियमन मोड: आवृत्ति रूपांतरण गति विनियमन

मुख्य ड्राइव शक्ति: 5.5 किलोवाट

तेल पंप शक्ति: 0.18 किलोवाट

मशीन केंद्र ऊंचाई: 1000 मिमी

डाइमेंशन: 2500×700×1600 मिमी
