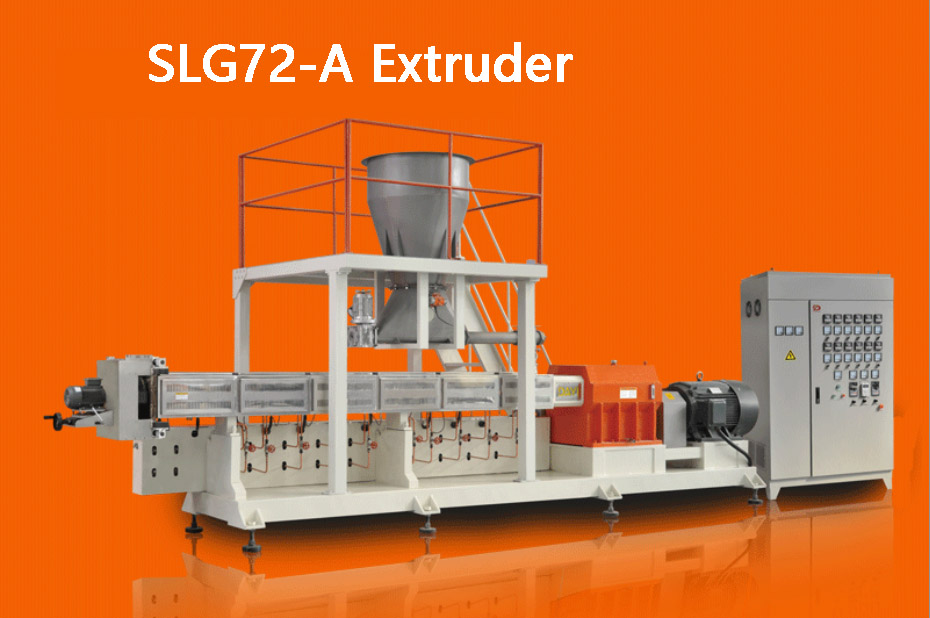

एसएलजी 72-ए एक्सट्रूडर

उपकरण का परिचय

एसएलजी 72-एक बड़े पैमाने पर ट्विन-स्क्रू एक्सट्रूडर एक फूला हुआ खाद्य उपकरण है जिसे विदेशी उन्नत ट्विन-स्क्रू एक्सट्रूज़न तकनीक का उपयोग करके विकसित किया गया है, जो वर्षों से फूले हुए खाद्य प्रौद्योगिकी अनुसंधान में हमारी कंपनी के समृद्ध अनुभव के साथ संयुक्त है।
उपकरण एक स्थिर और विश्वसनीय आवृत्ति रूपांतरण गति विनियमन प्रणाली को गोद लेता है, जो संचालित करने के लिए अधिक सुविधाजनक है, और डेटा डिस्प्ले अधिक सटीक और सहज ज्ञान युक्त है। सर्पिल भाग एक विशेष रूप से डिज़ाइन की गई स्क्रू संरचना को गोद लेता है जैसे कि दो सह-घूर्णन, डबल-एंडेड आर्क खांचे और सानना ब्लॉक। इसमें स्व-सफाई समारोह, उच्च धक्का दक्षता और अच्छी कतरनी समरूपता प्रभाव की विशेषताएं हैं। उपकरण में उच्च उत्पादन, उचित डिजाइन, स्वचालन की उच्च डिग्री, सुविधाजनक संचालन, छोटे पदचिह्न, ऊर्जा की बचत और छोटे प्रसंस्करण हानि हैं, और इसे गहराई से पुनर्विकास किया जा सकता है और अनाज पर लागू किया जा सकता है। एक्सट्रूज़न उपकरण घरेलू उन्नत स्तर से संबंधित है। इसका विकास और उत्पादन घरेलू बड़े व्यास ट्विन-स्क्रू एक्सट्रूडिंग उपकरण के अंतर को भरता है।
होस्ट डिवाइस संरचना:
एसएलजी 72-ए एक्सट्रूज़न होस्ट मुख्य रूप से फीडिंग डिवाइस, एक्सट्रूज़न एक्सट्रूडर, रोटरी कटिंग डिवाइस और इलेक्ट्रिकल कंट्रोल कैबिनेट से बना है।
(1) खिला डिवाइस:
जैसा कि साथ में ड्राइंग 1 में दिखाया गया है, सामग्री को स्वचालित फीडिंग हॉपर में रखा जाता है, और बैरल में प्रवेश करने से पहले मजबूर खिला उपकरण द्वारा जबरन ले जाया जाता है, ताकि खिला समान रूप से गारंटी हो!
तकनीकी पैरामीटर:
स्वचालित फीडिंग ड्राइव पावर: 1.5 किलोवाट
मजबूर खिला ड्राइव शक्ति: 0.55 किलोवाट
गति विनियमन मोड: आवृत्ति रूपांतरण गति विनियमन
(2) एक्सट्रूज़न एक्सट्रूडर:
मशीन में छह भाग होते हैं: एक्सट्रूज़न सिस्टम, स्नेहन प्रणाली, ट्रांसमिशन सिस्टम, हीटिंग सिस्टम और कूलिंग सिस्टम।
ट्विन-स्क्रू एक्सट्रूज़न सिस्टम के मुख्य भाग स्क्रू और स्क्रू आस्तीन हैं। दो शिकंजा डबल-हेडेड दाएं हाथ के होते हैं, एक दूसरे के साथ मेषिंग करते हैं और एक ही दिशा में घूमते हैं। काम करने की प्रक्रिया के दौरान, पेंच से चिपकने वाली सामग्रियों को स्क्रैप किया जाता है और आगे बढ़ाया जाता है। स्क्रू पिच70 मिमी, 48 मिमी, 36 मिमी, 32 मिमी, 28 मिमी, 22 मिमी, 18 मिमी और 8 कतरनी वर्गों और सानना ब्लॉक संयुक्त हैं। व्यास चाप के आकार का है और गहराई 12 मिमी है, जो बैरल के साथ सामग्री के संपर्क क्षेत्र को बढ़ाती है, बाहरी हीटिंग के अवशोषण की सुविधा प्रदान करती है, और सामग्री की उम्र बढ़ने के लिए अनुकूल है; कतरनी बल का प्रभाव आंतरिक ऊर्जा को बढ़ाता है और सामग्रियों के संगठन को पूरा करता है। स्क्रू आस्तीन एक पूरे गाढ़ा पेंच बनाने के लिए इनवोल्यूट स्प्लाइन द्वारा मंडल के साथ जुड़ा हुआ है। इस कनेक्शन विधि में अच्छी विनिमेयता, सुविधाजनक असेंबली और विघटन और आसान प्रतिस्थापन है।
स्नेहन प्रणाली एक गियर पंप और एक तेल सर्किट से बना है, और गियर बॉक्स के प्रत्येक घूर्णन भाग के स्नेहन और शीतलन को मजबूर करने के लिए एक विशेष तेल शीतलन और फ़िल्टरिंग डिवाइस से लैस है।
ट्रांसमिशन सिस्टम में मुख्य ड्राइविंग पावर एक विशेष रूप से अनुकूलित समानांतर शाफ्ट पेचदार गियरबॉक्स है, जो सीधे 90 किलोवाट मोटर से जुड़ा हुआ है। शक्ति गियरबॉक्स में प्रवेश करती है और दो आउटपुट शाफ्ट में विघटित हो जाती है जो एक ही दिशा में घूमती हैं। इस मशीन की गति नियंत्रण प्रणाली आवृत्ति रूपांतरण गति नियंत्रण तकनीक को गोद लेती है, जिसमें विश्वसनीय समायोजन, बड़ी समायोजन सीमा और स्थिर संचालन होता है। बॉक्स में गियर शाफ्ट उपकरण की स्थिरता सुनिश्चित करने के लिए सबसे उन्नत अग्रानुक्रम जोर बेलनाकार रोलर असर सेट द्वारा समर्थित है।
हीटिंग सिस्टम और बैरल शीतलन प्रणाली एक दूसरे के पूरक हैं (पानी के टॉवर के साथ मेल खाती है)। मुख्य मशीन में छह बैरल होते हैं, जिसमें फीडिंग सेक्शन के लिए एक बैरल और शेष पांच हीटिंग बैरल शामिल हैं। शीतलन के लिए, हीटिंग को नियंत्रित करने के लिए बाहर के अनुरूप प्रत्येक क्षेत्र में स्टेनलेस स्टील हीटिंग रॉड के 2 सेट ऊपर और नीचे होते हैं। प्रत्येक हीटिंग रॉड की शक्ति 1 किलोवाट है, प्रत्येक समूह में 4 है, और पूरी मशीन की हीटिंग पावर 36 किलोवाट है। प्रत्येक हीटिंग ज़ोन एक शीतलन प्रणाली से सुसज्जित है, और प्रत्येक क्षेत्र का तापमान स्वचालित रूप से निर्धारित मूल्य के अनुसार समायोजित किया जा सकता है।

मेजबान संरचना

मुख्य मशीन मुख्य रूप से मुख्य मशीन स्वचालित खिला डिवाइस, रोटरी काटने डिवाइस, एक्सट्रूज़न गुहा वितरण बॉक्स ड्राइव डिवाइस, स्नेहन डिवाइस, तेल शीतलन डिवाइस और नियंत्रण कैबिनेट से बना है। सबसे पहले, कच्चे माल को (1) मुख्य मशीन स्वचालित खिला डिवाइस के माध्यम से मिलाया जाता है, और फिर बाहर निकालना गुहा में ले जाया जाता है। कच्चे माल द्वारा आवश्यक निरंतर तापमान को नियंत्रित करने के लिए एक्सट्रूज़न डिवाइस के बाहर हीटिंग और शीतलन उपकरण हैं। एक्सट्रूज़न डिवाइस में स्क्रू एक मजबूत ड्राइव डिवाइस और विश्वसनीय द्वारा संचालित होता है वितरण बॉक्स उपकरण की स्थिरता सुनिश्चित करने के लिए नियंत्रित किया जाता है। वितरण बॉक्स उपकरण का एक महत्वपूर्ण हिस्सा है, जिसे ऑपरेशन सुनिश्चित करने के लिए स्नेहन डिवाइस और तेल शीतलन डिवाइस द्वारा चिकनाई करने के लिए मजबूर किया जाता है! कच्चे माल को मिश्रित किया जाता है, एक्सट्रूज़न गुहा में गूंधा जाता है, एक विशिष्ट मरने के माध्यम से उच्च तापमान और उच्च दबाव पर अर्ध-तैयार उत्पादों में बाहर निकाला जाता है, और अंत में रोटरी कटिंग डिवाइस द्वारा योग्य उत्पादों में कटौती की जाती है।

8 भागों के अलावा, एसएलजी 72-ए मुख्य इंजन को मुख्य इंजन के सामान्य संचालन को सुनिश्चित करने के लिए एक शीतलन जल टॉवर और एक मात्रात्मक जल इंजेक्शन मशीन की भी आवश्यकता होती है।
तकनीकी पैरामीटर:
पेंच व्यास: 72 मिमी
कुल उपकरण शक्ति: 130.25 किलोवाट
पहलू अनुपात: 1:26
पेंच की गति: 0 ~ 500 आर /
प्रसंस्करण क्षमता: 400 ~ 600 किग्रा /
तापमान नियंत्रण रेंज: 0 ~ 399 डिग्री सेल्सियस
मुख्य ड्राइव पावर: 90 किलोवाट
हीटिंग पावर: 36 किलोवाट
गति विनियमन मोड: आवृत्ति रूपांतरण गति विनियमन
रोटरी कटिंग ड्राइव पावर: 1.1 किलोवाट
स्वचालित खिला शक्ति: 1.1 किलोवाट
मजबूर खिला शक्ति: 0.55 किलोवाट
तेल पंप ड्राइविंग शक्ति: 1.1 किलोवाट
एक्सट्रूज़न होस्ट के समग्र आयाम: 5000 × 1700 × 2150 (मिमी)
